DJ支架系列



1.主要参数及尺寸
型号 H1 H3 H4 H5 H6 输入端接口 输出端接口
D1 D2 D3 n1-M D4 D5 D6 n2-ф
DJ,LDJ30 A 320 15 20 4 6 140 160 190 4-M10 240 285 315 120 10-ф14
B 200 230 260 6-M12 1130 12-ф14
DJ,LDJ35 A 334 17 20 5 6 170 200 230 6-M10 260 320 360 120 10-ф14
6-M12 1130 12-ф14
DJ,LDJ40 A 334 17 20 4 6 200 230 260 6-M10 260 320 360 120 10-ф14
B 230 260 290 6-M12 1130 12-ф14
DJ,LDJ45 A 338 20 20 5 6 200 230 260 6-M10 260 320 360 120 10-ф14
6-M12 1130 12-ф14
DJ,LDJ55 A 372 22 24 6 6 270 310 340 6-M10 325 400 435 30 12-ф14
B 5 305 8-M12
DJ,LDJ65 A 447 22 24 6 6 316(320) 360 400 8-M12 350 420 460 30 12-ф18
8-M16
DJ,LDJ70 A 447 22 24 6 6 316(320) 360 400 8-M12 350 420 460 30 12-ф18
B 5 320 8-M16
DJ,LDJ80 A 495 22 28 6 8 345 390 430 8-M12 380 455 495 30 12-ф18
B 5 360 410 460 8-M20
DJ,LDJ90 A 519 22 28 7 8 400 450 490 12-M16 430 510 555 30 12-ф23
12-M20
DJ,LDJ100 A 535 25 28 9 10 455(460) 520 580 12-M20 480 560 600 22.5 12-ф23
B 5 470
DJ,LDJ110 A 660 30 28 11 10 520 590 650 12-M20 560 65 700 22.5 16-ф27
B 6
DJ,LDJ120 A 660 30 38 11 10 520 590 650 12-M20 560 650 700 22.5 16-ф27
DJ,LDJ130 A 790 45 40 12 10 680 800 880 12-M30 720 810 880 18 20-ф27
B 9
DJ,LDJ140 A 790 45 40 12 12 680 800 880 12-M30 720 810 880 18 20-ф27
9
DJ,LDJ150 - 790 45 45 14 12 820 940 1020 12-M30 840 940 1020 22.5 16-ф33
10
DJ,LDJ160 - 810 50 50 14 12 820 940 1020 12-M30 840 940 1020 22.5 16-ф33
10
DJ,LDJ180 - 910 55 50 14 12 960 1080 1020 12-M30 970 1080 1160 18 20-ф33


型号 搅拌轴轴端尺寸 DJ型 LDJ型
h h0 h1 h2 h3 h4 h5 h6 d0 d1 d2 M1 d3(h9) zd4 b b1 b2 t t1 t2 H 重量 H 重量
DJ,LDJ30 A 250 53 103 3 13 22 30 3 30 32 32.8 M35X1.5 35 40 8 6 6 26 31 31.5 550 46(kg) 700 54(kg)
B 254
DJ,LDJ35 A 253 53 113 3 15 24 40 3 35 42 42.8 M45X1.5 45 50 10 6 6 30 41 41.5 600 79 750 89
DJ,LDJ40 A 242 69 113 3 15 24 40 3 40 42 42.8 M45X1.5 45 50 12 6 6 35 41 41.45 600 79 750 89
B 249
DJ,LDJ45 A 238 73 113 3 15 28 40 3 45 47 47.8 M50X1.5 50 65 14 8 8 39.5 46 46 600 84 750 94
DJ,LDJ55 A 274 80 118 4 15 28 40 3 55 57 57 M60X2 60 65 16 8 8 49 56 56 660 151 760 157
B
DJ,LDJ65 A 333 87 143 4 18 32 50 3 65 71 72 M75X2 75 80 18 10 10 59 59 70 720 171 870 291
DJ,LDJ70 A 327 87 143 4 18 32 50 3 70 71 72 M75X2 75 80 20 10 10 62.5 69 70 720 171 870 181
B
DJ,LDJ80 A 375 91 163 4 18 32 60 3 80 81 82 M85X2 85 90 22 10 10 71 79 80 785 209 935 219
B 340
DJ,LDJ90 A 367 125 168 4 20 36 60 3 90 91 92 M95X2 95 110 25 12 12 81 89 90 805 266 955 276
DJ,LDJ100 A 348 134 178 4 24 42 60 3 100 111 112 M115X2 115 125 28 14 14 90 409 109.5 820 347 1020 362
B
DJ,LDJ110 A 456 155 178 4 24 42 60 3 110 112 112 M115X2 115 125 28 14 14 100 109 109.5 1100 533 1150 537
B
DJ,LDJ120 A 456 155 178 4 24 42 60 3 120 122 122 M125X2 125 140 32 14 14 109 119 119.5 1100 533 1150 557
DJ,LDJ130 A 570 197 208 4 28 46 70 3 130 135 137 M140X2 140 150 32 14 14 119 132 134.5 1200 723 1400 754
B 570
DJ,LDJ140 A 570 197 208 4 28 46 70 3 140 145 147 M150X2 150 160 36 16 16 128 142 144 1200 743 1400 774
DJ,LDJ150 - 根据减速机型号而定 210 208 4 32 46 70 3 150 155 156 M160X3 160 170 36 16 16 138 152 154 1200 765 1400 798
DJ,LDJ160 - 210 227 4 32 50 80 3 160 165 166 M170X3 170 180 46 16 16 147 162 164 1200 780 1400 820
DJ,LDJ180 - 235 242 4 36 56 90 3 180 185 186 M190X3 190 200 45 18 18 165 180 182 1200 887 1400 933

注:图示所注“H”仅与样本BLD系列减速机相配,如选用其他型号或其他厂家减速机,“H”需呀另行计算。增高后的  LDJ型机架其下部空间高度可容纳205、206或207双端面机械密封。

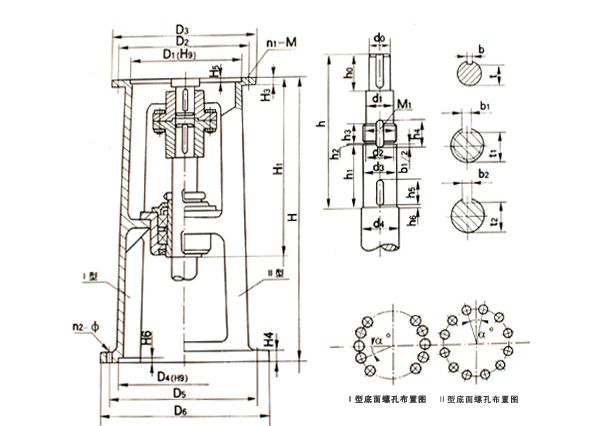

2、外形图
