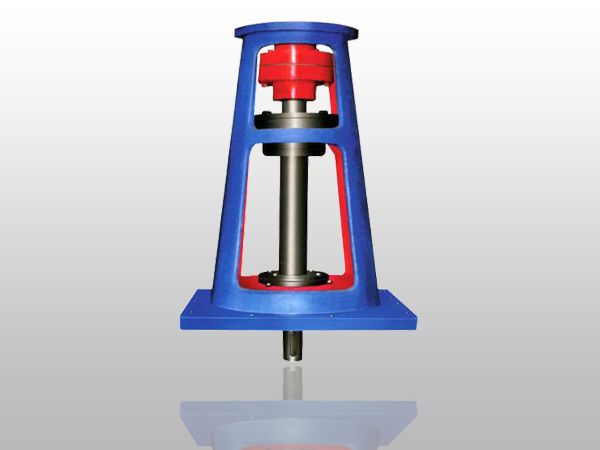

SJ型支架


1、主要参数及尺寸
机架 代号 H0 H1 H2 H3 H4 H5 H6 H7 输入轴接口 输出端接口
D1 D2 D3 n1-M D4 D5 D6 a n2-ф
SJ55A SJ55B 450 402 300 46 20 24 A6 B5 6 270 A310 A305 340 A6—M10 B8—M16 325 400 435 30 12—Φ14
SJ65A 450 487 300 51 20 24 6 6 316 360 400 8—M12 350 420 460 30 12—Φ18
SJ70A SJ70B 450 487 300 51 20 24 A6 B5 6 A316 B315 360 400 A8—M12 B8—M16 350 420 460 30 12—Φ18
SJ80A SJ80B 450 545 350 56 25 28 A6 B5 8 A345 B360 A390 B410 A480 B460 A8—M16 B8—M20 380 455 495 30 12—Φ18
SJ90A 600 569 350 56 25 28 7 8 400 450 490 12—M16 430 510 555 30 12—Φ23
SJ100A SJ100B 600 685 350 61 25 28 A9 B5 10 A455 B470 520 580 12—M20 480 560 600 22.5 16—Φ23
SJ110A 600 685 350 61 25 28 11 10 520 590 650 12—M20 560 650 700 22.5 16—Φ27
SJ130A 650 761 350 61 28 36 11 10 680 800 880 12—M30 720 810 880 18 20—Φ27


机架 代号                搅拌轴轴端尺寸 H
H2 机架重量(hg)
h1 h2 h3 h4 h5 h6 d0 d1 d2 M1 d3(hg) d4 b1 t1 b2 t2
SJ55A
SJ55B
118 15 50 28 300 120 55 57 57 M60×2 60 65 8 56 18 53 1070 300 151
SJ65A
SJ65B
143 18 56 32 275 135 65 71 72 M75×2 75 80 10 69 20 67.5 1140 300 200
SJ70A
SJ70B
143 18 56 32 275 135 70 71 72 M75×2 75 80 10 69 20 67.5 1140 300 200
Sj80A
SJ80B
163 18 70 32 250 147 80 81 82 M85×2 85 90 10 79 22 76 1230 350 270
SJ90A 168 20 80 36 380 162 90 91 92 M95×2 95 110 12 89 25 86 1400 350 376
SJ100A SJ100B 178 24 90 42 360 182 100 110 112 M115×2 115 125 14 100 32 104 1510 350 465
SJ110A 178 24 90 42 380 182 110 111 112 M115×2 115 125 14 109 32 104 1510 350 521
SJ130A 208 28 110 46 370 200 130 135 137 M140×2 140 150 14 132 36 128 1610 350 856

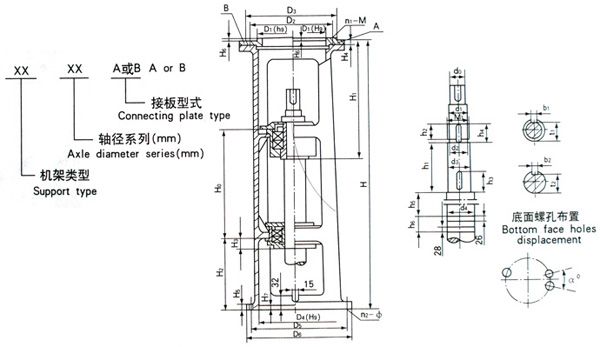

2、外形图

SJ型支架 0 本文被阅读 2569 次
