二、单级减速机额定输入功率表　单位：KW
机型号 传动比
11 17 23 29 35 43 59 71 87
12 0.75 0.75 0.55 0.37 0.37 0.37 0.25
15 2.2 1.5 1.5 1.1 1.1 0.75 0.55 0.37
18 4.0 4.0 2.2 2.2 1.5 1.1 0.75 0.55 0.37
22 7.5 7.5 5.5 5.5 4.0 3.0 2.2 1.5 1.5
27 11.0 11.0 11.0 11.0 7.5 5.5 4.0 3.0 2.2
30 15.0 15.0 11.0 11.0 11.0 7.5 5.5 4.0 4.0
33 18.5 18.5 18.5 15.0 15.0 11.0 7.5 5.5 5.5
39 22.0 22.0 18.5 18.5 18.5 15.0 11.0 11.0 11.0
45 45.0 37.0 30.0 22.0 22.0 18.5 18.5 15.0
55 55.0 55.0 55.0 37.5 37.0 30.0 22.0 22.0
65 75.0 75.0 75.0 75.0 55.0 45.0 30.0 30.0
三、单级减速机输出轴需用扭距表 单位:N.M
机型号 12 15 18 22 27 30 33 39 45 55 65
输出轴许用扭距
传动比 输入转速1500rpm 1000rpm
11 48.3 141.7 257.6 483 708.3 965.9 1787 2135.1
17 74.6 149.3 398.1 746.4 1094.7 1492.8 2761.3 3284.3 6717.9 8210.7 11196.4
23 53.9 202 296.2 740.5 1481.1 1481.1 3736.5 3736.5 8079 11108.7 15148.1
29 67.9 186.7 373.5 933.7 1867.4 1867.4 2546.5 4711.3 7639.9 14006.5 19099.8
35 82 225.4 307.4 819.6 1536.2 2253.8 3073.4 5686 6761.8 12294.1 23051.4
43 100.7 151 377.6 755.2 1384.5 1887.9 2768.9 3775.8 8807.3 15104.2 20768.3
59 207.2 380 759.9 1381.5 1899.6 2590.4 3799.3 9585 15543.3 23314.9
71 332.5 623.5 1246.9 1662.5 2260 4572 11535 13716.7 18704.6
87 280.1 764 1120.5 2037.2 2801.2 7639.5 7640 16807.8 22920
四、1、双级电机直联型摆线针轮减速机额定输入功率表　单位：KW
机型号 需用扭距N.M 传动比（输入转速 1500rpm）
121 187 289 391 473 595 731 841 1003 1225 1505 1849 2605 2537 3481 4189 5133 7569
1812 540 0.75 0.55 0.37 0.25 0.25 0.25 - - - - - - - - - - - -
2215 1275 2.2 1.1 0.75 0.75 0.55 - - - - - - - - - - - - -
2715 2255 2.2 2.2 1.5 1.1 0.75 0.75 0.55 0.55 - - - - - - - - - -
3018 2650 4 3 2.2 1.5 1.1 0.75 0.55 0.55 - - - - - - - - - -
3322 4510 7.5 7.5 4 3 2.2 2.2 1.5 1.5 1.1 - - - - - - - - -
3922 8820 7.5 11 5.5 5.5 4 3 2.2 1.5 1.5 1.1 - ---- - - - - - -
4527 11760 - 15 7.5 7.5 4 4 3 2.2 2.2 2.2 - - - - - - - -
5527 16000 - - 11 7.5 7.5 5.5 4 4 3 3 2 - - - - - - -
5530 21560 - - 15 11 11 7.5 5.5 5.5 4 4 - - - - - - - -
6533 29400 - - 18.5 15 11 11 7.5 7.5 5.5 - - - - - - - - -
2、摆线针轮减速机各种系列标准相应机型号对照表
B系列（机械部标） 12 15 18 22 27 30 33 39 45 55 65
X系列 2 3 4 5 6 7 8 9 10 11 12
B系列（上海标） B10 B11 B12 B13 B14 B14A B15 B16 B17 B18 B19
B系列（机械部标） 1812 2215 2715 3018 3322 3922 4527 5530 6533
X系列 42 53 63 74 84 95 106 117 128
B系列（上海标） B120A B131A B141A B142A B153A BB163 B174 B184 B195
本公司其他产品介绍：1、生产JB型HG5-251-79
2、生产与其他特殊动力源相配套的法兰联接摆针轮减速机

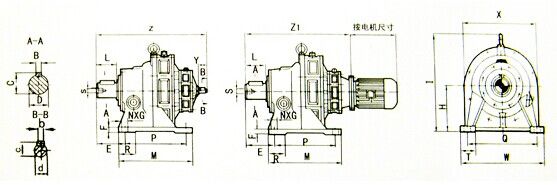

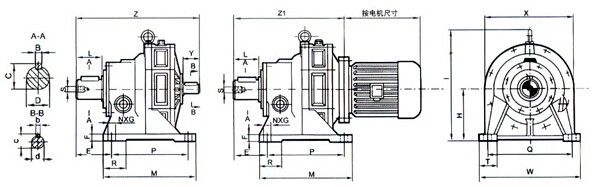

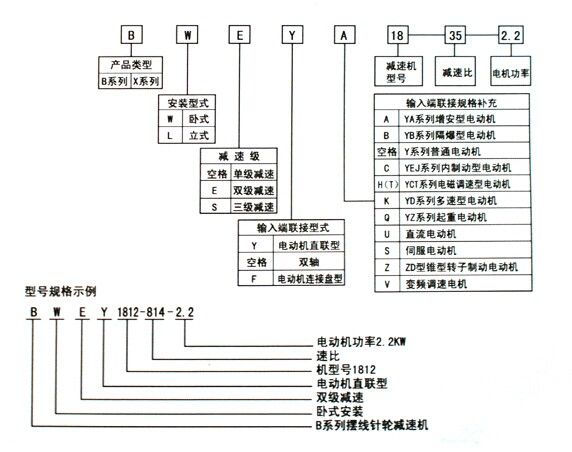

五、摆线针轮减速机外形及安装尺寸1、BW、BWY外型及安装尺寸
机型号 外　形　尺　寸 安　装　尺　寸 轴　端　尺　寸 重量
M W Z Z1 I X H E F P Q N G B C D L b c d y BW
12 120 210 214 156 176 150 100 104 15 90 180 4 12 8 28 25 34 5 17 15 25 12.5
15 150 290 275 197 278 200 140 156 20 100 250 4 15 10 38 35 54 5 20 18 36 26
18 195 330 334 243 271 230 150 167 22 145 290 4 15 14 48.5 45 70 6 24.5 22 40 39
22 238 410 416 314 355 300 160 204 25 150 370 4 17 16 59 55 87 8 33 30 60 70
27 335 430 473 368 435 360 200 139 30 275 380 4 21 20 74.5 70 94 10 38 35 56 136
30 380 470 512 392 470 374 220 146 30 320 420 4 21 22 85 50 107 12 43 40 65 165
33 440 530 604 454 540 435 250 155 35 380 480 4 25 25 95 90 121 14 48.5 45 82 245
39 560 620 700 553 614 510 290 188 40 480 560 4 25 28 106 100 133 14 53.5 50 80 380
45 600 690 813 579 706 580 325 230 40 500 630 6 30 28 116 110 150 16 59 55 100 560

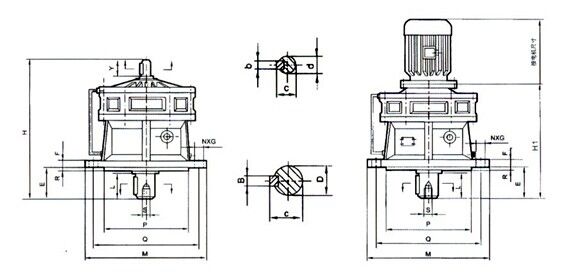

2、BL、BLY外型及安装尺寸
机型号 外　形　尺　寸 安　装　尺　寸 轴　端　尺　寸 重量
H H1 M E F G N P Q R B C D L b c d y BL
12 215 158 180 39 12 12 6 130 160 3 8 28 25 34 5 17 15 25 12.5
15 270 195 230 51 16 13 6 170 200 4 10 38 35 45 5 20 18 35 22
18 324 243 260 71 20 13 6 200 230 4 14 48.5 45 65 6 24.5 22 40 43
22 415 314 340 85 20 13 6 270 310 4 16 59 55 81 8 33 30 60 88
27 474 369 400 100 26 17 8 316 360 5 20 74.5 70 94 10 38 35 56 130
30 510 392 430 113 22 18 8 345 390 5 22 85 80 100 12 43 40 65 145
33 605 455 490 130 30 21 12 400 450 6 25 95 90 121 14 48.5 45 82 195
39 712 553 580 170 35 22 12 455 520 8 28 106 100 133 14 53.5 50 80 395
45 814 612 650 174 40 22 12 520 590 10 28 116 110 150 16 59 55 131 620
3、BWE、BWEY外形及安装尺寸
机型号 外形尺寸 安装尺寸 轴端尺寸 重量
M W Z Z1 I X H E F P Q N G B C D L b c d y BWE
1812 195 330 388 330 281 230 150 169 22 140 290 4 15 14 48.5 45 70 5 17 15 25 50
2215 238 410 480 400 355 295 160 204 25 150 370 4 17 16 59 55 86 5 20 18 36 110
2715 335 430 543 463 435 360 200 139 30 275 380 4 22 20 74.5 70 94 5 20 18 36 150
2718 335 430 560 476 435 360 200 139 30 275 380 4 22 20 74.5 70 94 6 24.5 22 40 160
3018 380 470 589 506 470 374 220 146 30 320 420 4 22 22 85 80 100 6 24.5 22 40 230
3318 440 530 656 573 540 435 250 155 35 380 480 4 22 25 95 90 120 6 24.5 22 40 260
3322 440 530 702 601 540 435 250 155 35 380 480 4 22 25 95 90 120 8 33 30 60 290
3922 560 620 795 800 614 510 290 186 40 480 560 6 25 28 106 100 141 8 33 30 60 470
4527 60 690 884 760 706 580 325 230 45 500 630 6 30 28 116 110 150 10 38 35 56 680

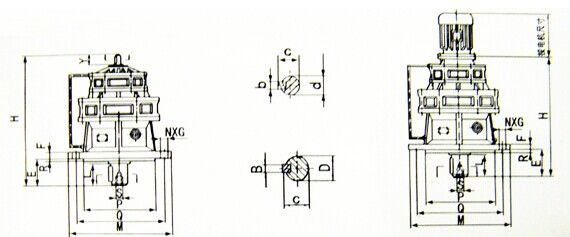

4、BLE\BLEY外形及安装尺寸
机型号 外形尺寸 安装尺寸 轴端尺寸 重量
H H1 M E F G N P Q R B C D L b c d y BLE
1812 327 269 260 71 20 13 6 200 230 4 14 48.5 45 65 5 20 15 25 50
2215 480 402 340 86 20 13 6 270 310 4 16 59 55 80 5 24.5 18 36 110
2715 543 463 400 101 26 17 8 316 360 5 20 74.5 70 94 5 24.5 18 36 155
2718 562 408 400 101 26 17 8 316 360 5 20 85 70 94 6 24.5 22 40 170
3018 590 506 430 113 22 18 8 345 390 5 22 95 80 100 6 33 22 40 230
3318 658 574 490 129 30 21 12 400 450 6 25 95 90 120 6 33 22 40 260
3322 701 601 490 129 30 21 12 400 450 6 25 106 90 120 8 33 30 60 280
3922 795 693 580 170 35 22 12 455 520 8 28 116 100 129 8 38 30 60 480
4527 884 760 650 174 40 22 12 520 590 10 28 137 110 140 10 43 35 56 690

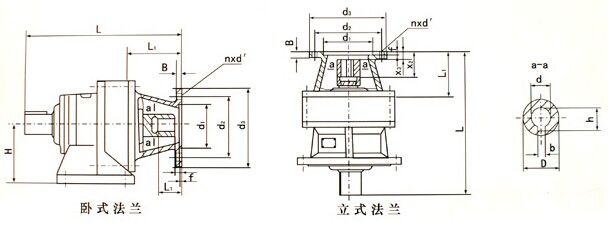

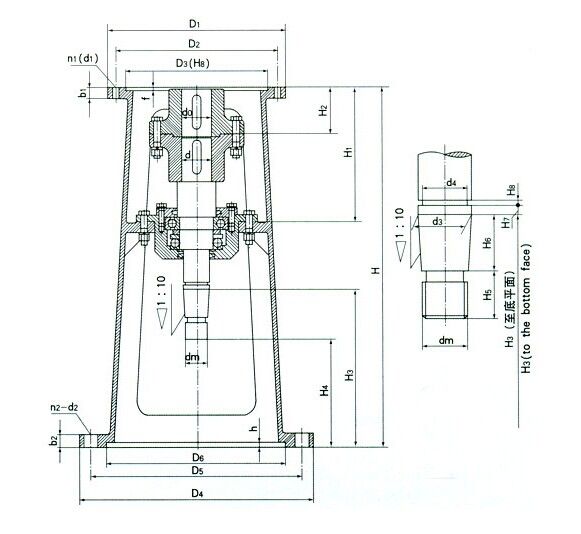

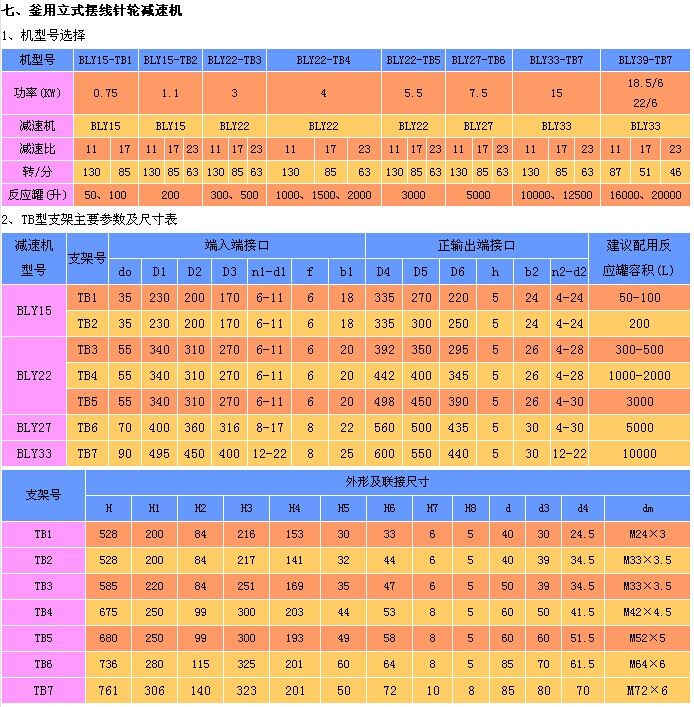

六、法兰联接型的摆线针轮减速机形及安装尺寸
